图解地震起源
本文以图解形式深入分析地震的起源,介绍了地球构造,地震发生机理以及地震波的形式。
1 地震的分布

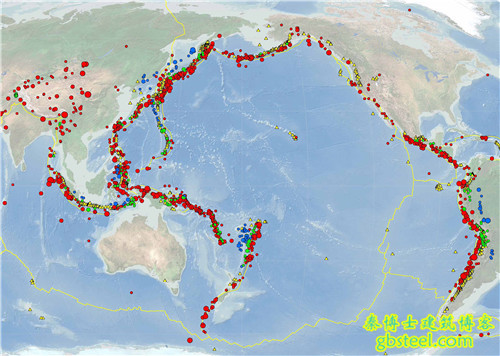

地图上显示了从1900年到2013年七级以上地震的分布。图中的点主要集中在环太平洋区域。

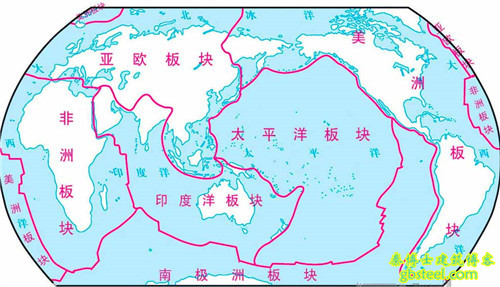

02 地球分为六大板块:
对比以上两张图,可以知道:
地震主要发生在各大板块的交界处,即板块边界。
3 地球的构造

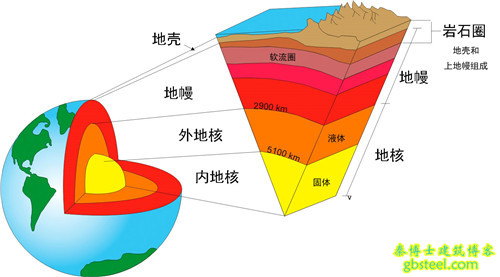

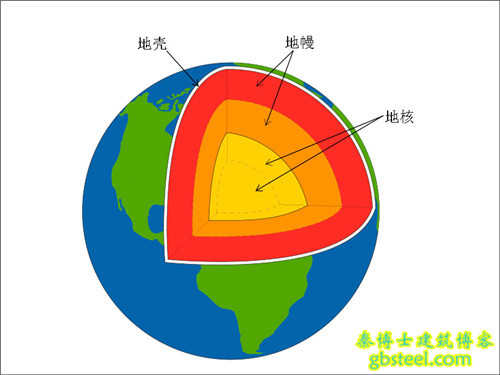

总体上分三层:地壳,地幔和地核。
地核由内地核(固体)和外地核(液体)组成;
其中与地震发生关系最密切有两个:
1.岩石圈:就是我们脚踩的地面,固态,由地壳和上地幔组成。
2.软流圈:在岩石圈下面,半流体状态,属于地幔。
4 地震产生
地震产生的本质原理就是软流圈的流动,导致岩石圈的移动,岩石圈上的板块互相碰撞、抬升、俯冲而产生巨大的能量。
板块之间的作用就像用手来掰一块饼干,咔啪一声,断开了。

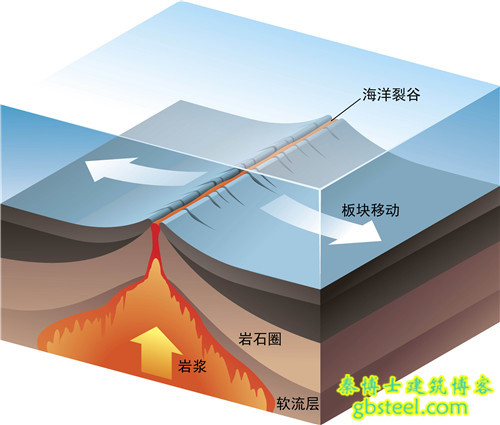

在海洋中,板块交接处有裂谷,由于岩浆向上喷涌,推动板块之间相互分离,产生了巨大的能量,诱发了海底地震。
2004年印度洋海啸就是由这种海底地震产生的。

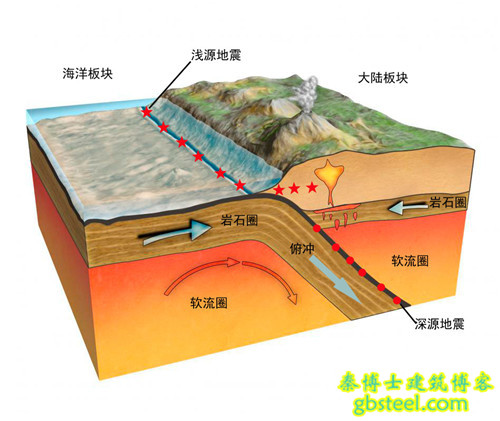

在海洋板块和大陆板块的交界处,海洋板块岩石圈向大陆板块岩石圈进行俯冲,两者之间产生巨大的摩擦力,释放了大量的能量,诱发大陆地震。
震源在表面的叫浅源地震,在内部的叫深源地震。

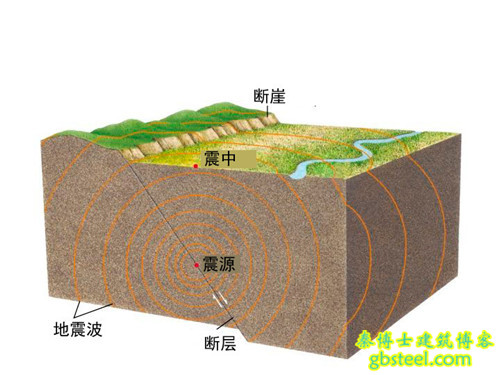

地震通常发生在断层处,断层就是地壳中相对薄弱的区域。
随着能量的积累,在一个特定的区域---震源处产生断层断裂,释放的能量以地震波的形式向四周传播。
震源在地面的垂直投影叫做震中。
浅源地震发生后,在地面可以看见由于断层断裂产生的断崖。

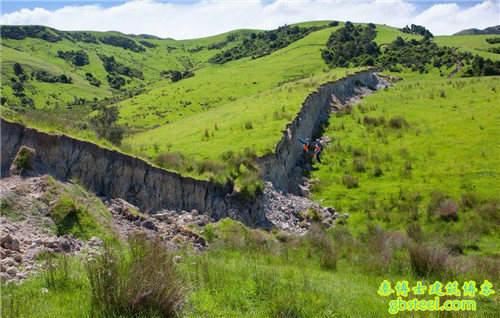

2016年11月14日,新西兰凯库拉发生的7.8级地震后形成的断崖。
5 地震波

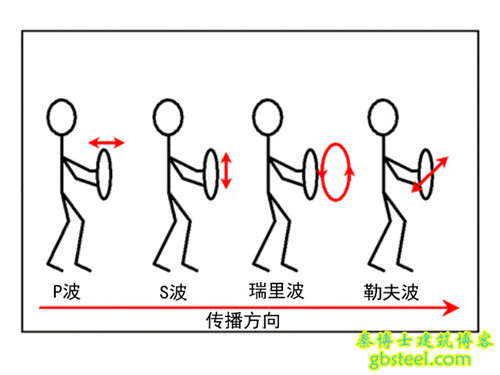

地震波分为体波和面波。下图展示了波的传播方向和自身震动方向。

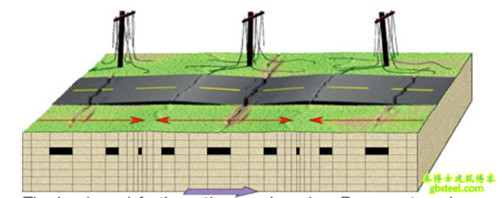

P波:像弹簧一样,是一种压力波。地面在拉力和压力作用下凸起,并产生裂缝。
S波:上下震动,地面变得像波浪一样起伏。
面波在地球表面传播,分为勒夫(Love)波和瑞里(Rayleigh)波。

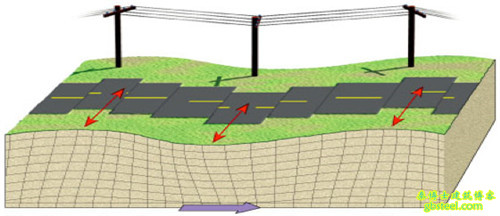

勒夫(Love)波:左右错动,像剪刀一样来损坏路面和建筑基础。

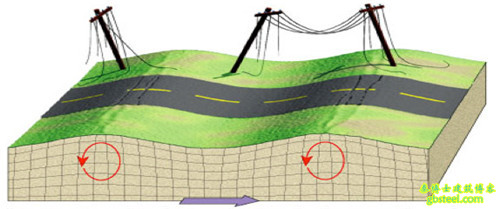

瑞里(Rayleigh)波:像旋转的波浪向前传播,导致地面起伏,电线杆倾斜。
