冷弯薄壁型钢建筑在高层建筑中的应用

2016年11月21日 钢结构 暂无评论
摘要:

冷弯薄壁型钢作为一种新型的、预制装配式的结构系统,在低层建筑领域获得了广泛的应用。随着材料技术、抗震技术以及BIM(Building Information Modeling)技术的进步,冷弯薄壁型钢成功应用于高层建筑中。

冷弯薄壁型钢作为一种新型的、预制装配式的结构系统,在低层建筑领域获得了广泛的应用。随着材料技术、抗震技术以及BIM(Building Information Modeling)技术的进步,冷弯薄壁型钢成功应用于高层建筑中。

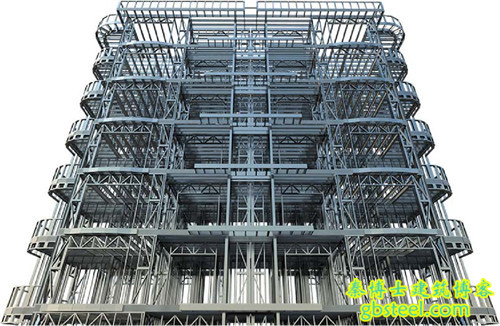

冷弯薄壁型钢高层建筑

冷弯薄壁型钢高层建筑

其突出特点如下:

  1. 强度高。钢材最高屈服强度到达550MPa。

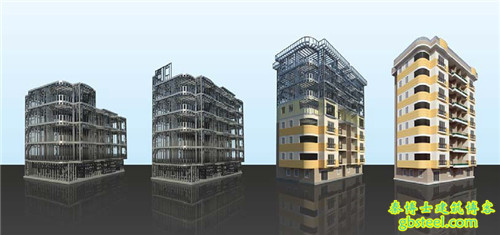

设计建筑过程

设计建筑过程

2.用材省。主要是由于冷弯薄壁型钢构件厚度薄,主受力构件厚度不超过4mm,次受力构件厚度不超过2mm。

装配墙板

装配墙板

3.耐腐蚀性好。冷弯薄壁型钢构件在成型前,即经过热浸的方式镀铝锌涂层或锌涂层,重量可达150g/m2(双面热镀铝锌)或275g/m2(双面热镀锌),能够抵抗长达2000小时的盐雾试验测试。

建造中的冷弯薄壁型钢建筑

建造中的冷弯薄壁型钢建筑

4. 抗震抗风性能好。冷弯薄壁型钢墙体构件通过螺钉连接,外面安装柔性板材,耗能性好,延性高,具有优良的抗震性能,能够作为钢框架房屋的填充墙和抗震墙,最大能抵抗9度罕遇的地震作用。

结构设计模型

结构设计模型

按照IBC2015(国际建筑规范)、ASCE/SEI 7-10(美国荷载规范) 和AISI S00-12(美国冷弯薄壁型钢规范)计算,冷弯薄壁型钢高层建筑系统能够承受:短周期反应谱加速度1.5g,长周期反应谱加速度0.6g地区的地震力作用。这是美国地区最大的反应谱加速度。同时还能够承受三秒内瞬时风速78m/s的飓风的作用。

完成的建筑

完成的建筑

5. 防火性能优良。复合墙体使用了防火石膏板、水泥纤维板和玻镁板等不燃的耐火板材,立柱之间填充耐高温的玻璃丝棉或保温棉,具有优良的耐火性能,能够达到2个小时的耐火时间。完全满足多高层钢框架结构填充墙的要求。

建造中的建筑

建造中的建筑

6. 工厂预制,现场装配。冷弯薄壁型钢结构系统具有安装便捷、施工快速、绿色环保的优点。其部件之间柔性连接的特点,使墙体材料不易开裂,能够具有适当的整体变形能力,适用于各种类型的结构体系。

智能生产设备

智能生产设备



预制装配化墙体

预制装配化墙体
